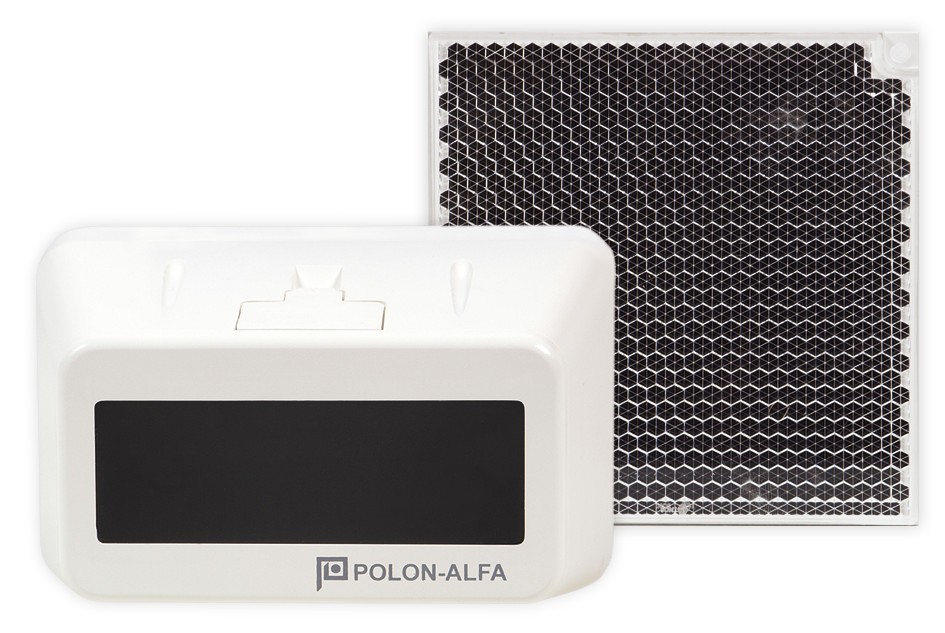

DOP-6001 Liniowa czujka dymu POLON

DOP-6001 Liniowa czujka dymu POLON

Polon-Alfa

Dostępność:Dostępny

Czas wysyłki:24 godziny

Koszt wysyłki:od 0,00 zł Dostępne formy wysyłki dla oglądanego produktu:Kurier DPD - 0,00 zł
Kurier DPD (pobranie) - 0,00 zł
InPost Paczkomaty24 - 0,00 zł
Odbiór osobisty - 0,00 zł

Stan magazynowy:

Cena brutto: 1 537,50 zł

Cena netto: 1 250,00 zł

Ilość: szt.
Dodaj do koszyka

Czujka liniowa DOP-6001 jest przeznaczona do wykrywania dymu powstającego we wczesnym stadium rozwoju pożaru. Nadaje się zwłaszcza do ochrony pomieszczeń, gdzie w pierwszej fazie pożaru spodziewane jest pojawienie się dymu i tam, gdzie ze względu na…

  • Opis produktu
  • Linki (2)

Czujka liniowa DOP-6001 jest przeznaczona do wykrywania dymu powstającego we wczesnym stadium rozwoju pożaru. Nadaje się zwłaszcza do ochrony pomieszczeń, gdzie w pierwszej fazie pożaru spodziewane jest pojawienie się dymu i tam, gdzie ze względu na dużą powierzchnię pomieszczenia należałoby dla jego ochrony, zastosować dużą liczbę punktowych czujek dymu.

Czujki DOP-6001 mogą pracować na liniach dozorowych central sygnalizacji pożarowej, produkowanych przez POLON-ALFA: bezpośrednio w pętlach adresowalnych central systemu POLON 4000, na liniach konwencjonalnych central systemu IGNIS 1000 oraz na liniach adresowalnych za adapterami ADC-1 (w systemie TELSAP 2100) i ADC-38 (w systemie ALFA 3800).

Zasada działania:

Czujka DOP-6001 składa się z nadajnika i odbiornika promieniowania podczerwonego, umieszczonych w jednej obudowie oraz współpracującego reflektora pryzmowego lub zespołu reflektorów.

Zasada działania czujki polega na analizie przezroczystości optycznej powietrza w przestrzeni pomiędzy czujką a lustrem/reflektorem. Jeżeli w powietrzu znajdzie się pewna, określona zawartość aerozoli (dymu), zmniejszająca przezroczystość, to czujka, zgodnie z ustawionym progiem czułości, wejdzie w stan alarmowania. Całkowite przerwanie strumienia promieniowania jest sygnalizowane jako stan uszkodzenia, ponieważ nawet największe stężenie dymu w powietrzu, nie powoduje całkowitego przerwania toru optycznego czujki. Jeżeli powietrze jest czyste, czujka znajduje się w stanie dozorowania. Czujka ma wbudowane układy automatycznej kompensacji zabrudzenia własnego układu optycznego i kompensacji wpływu warunków otoczenia powodujące, iż zachowuje stałą czułość i zdolność do wykrywania zagrożenia pożarowego w długim okresie czasu. Przy pewnym poziomie zabrudzenia, czujka zgłasza stan uszkodzenia, oznaczający konieczność podjęcia prac serwisowych i jej oczyszczenia.

Komunikacja pomiędzy centralą systemu POLON 4000 a czujką odbywa się za pośrednictwem adresowalnej dwuprzewodowej linii dozorowej. Czujka wyposażona jest w wewnętrzny izolator zwarć. W celu poprawnej pracy czujki należy zestroić tor optyczny. W przypadku czujki adresowalnej odbywa się to przez zainicjowanie takiego procesu z poziomu centrali adresowalnej serii POLON 4000, a w przypadku pracy czujki jako konwencjonalnej lub na liniach bocznych adapterów – przez wciśnięcie przycisku START umieszczonego na czujce.

Instalowanie czujek:

Czujkę DOP-6001 i reflektor lub zespół reflektorów instaluje się na przeciwległych ścianach pomieszczenia. Do precyzyjnego zestrojenia czujki i zespołu reflektorów w torze optycznym wykorzystywane są odpowiednie wkręty regulacyjne podstawy czujki i zespołu reflektorów oraz specjalny celownik laserowy, uaktywniany w momencie zestrajania toru optycznego. Reflektor pryzmowy i zespół reflektorów nie wchodzą w skład kompletu czujki - zamawiane są oddzielnie.

Specyfikacja techniczna:

Napięcie pracy czujki adresowalnej16,5 - 24,6 V
Maks. pobór prądu czujki z linii adresowalnej< 300 µA
Napięcie pracy czujki w linii konwencjonalnej10,5 - 24 V
Prąd dozorowania w linii konwencjonalnej (do wyboru): zwora w pozycji ADC-12,2 mA
Prąd dozorowania w linii konwencjonalnej (do wyboru): zwora w pozycji ADC-385 mA
Prąd alarmowania przy 20 V20 mA
Prąd przy przerwie strumienia świetlnego< 0,3 mA
Prąd sygnału serwisowego< 0,3 mA
Zasięg pracy z reflektorem E39 - R8od 5 do 50 m
Zasięg pracy z zespołem reflektorówod 50 do 100 m
Progi czułości (do wyboru)18 %, 30 %, 50 %
Liczba czujek na linii adresowalnej64
Liczba czujek na jednej linii konwencjonalnej1
Liczba czujek za adapterem ADC-1, ADC-381
Klasa urządzenia laserowego3R
Zasilanie celownika laserowego (podczas zestrajania)bateria 6F22 9 V
Zakres temperatur pracy-25°C - +55°C
Wilgotność względnado 95 % przy 40°C
Masa (z podstawą regulacyjną)0,35 kg
Wymiary128 x 79 x 84 mm
