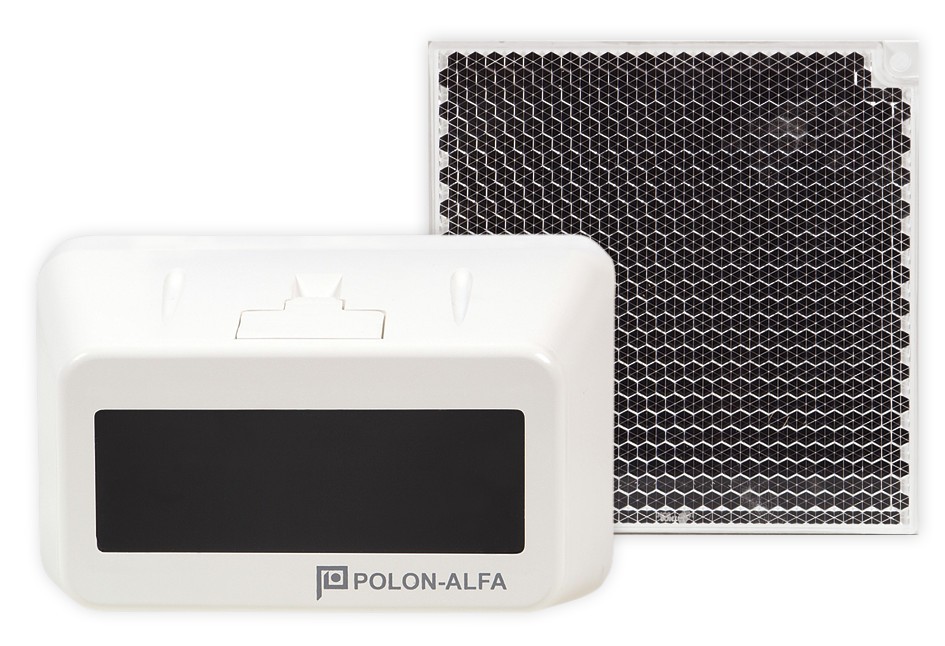

DOP-6001R Liniowa czujka dymu z przekaźnikiem POLON

DOP-6001R Liniowa czujka dymu z przekaźnikiem POLON

Polon-Alfa
1 osoba kupiła 1 produkt

Dostępność:Dostępny

Czas wysyłki:24 godziny

Koszt wysyłki:od 0,00 zł Dostępne formy wysyłki dla oglądanego produktu:Kurier DPD - 0,00 zł
Kurier DPD (pobranie) - 0,00 zł
InPost Paczkomaty24 - 0,00 zł
Odbiór osobisty - 0,00 zł

Stan magazynowy:

Cena brutto: 1 783,50 zł

Cena netto: 1 450,00 zł

Ilość: szt.
Dodaj do koszyka

Przeznaczenie: Czujka liniowa DOP-6001R jest przeznaczona do wykrywania dymu powstającego we wczesnym stadium rozwoju pożaru. Nadaje się zwłaszcza do ochrony pomieszczeń, gdzie w pierwszej fazie pożaru spodziewane jest pojawienie się dymu i tam, gdzie…

  • Opis produktu
  • Linki (2)
Przeznaczenie:

Czujka liniowa DOP-6001R jest przeznaczona do wykrywania dymu powstającego we wczesnym stadium rozwoju pożaru. Nadaje się zwłaszcza do ochrony pomieszczeń, gdzie w pierwszej fazie pożaru spodziewane jest pojawienie się dymu i tam, gdzie ze względu na dużą powierzchnię pomieszczenia należałoby dla jego ochrony, zastosować dużą liczbę punktowych czujek dymu. Czujki DOP-6001R mają wyjścia przekaźnikowe alarmu pożarowego i uszkodzenia, stąd mogą pracować na liniach dozorowych dowolnych central sygnalizacji pożarowej, a także w systemach sygnalizacji włamaniowej.

Zasada działania:

-Czujka DOP-6001R składa się z nadajnika i odbiornika promieniowania podczerwonego, umieszczonych w jednej obudowie oraz współpracującego reflektora pryzmowego lub zespołu reflektorów. Zasada działania czujki polega na analizie przezroczystości optycznej powietrza w przestrzeni pomiędzy czujką a lustrem/reflektorem. Jeżeli w powietrzu znajdzie się pewna, określona zawartość aerozoli (dymu), zmniejszająca przezroczystość, to czujka, zgodnie z ustawionym progiem czułości, wejdzie w stan alarmowania. Całkowite przerwanie strumienia promieniowania jest sygnalizowane jako stan uszkodzenia, ponieważ nawet największe stężenie dymu w powietrzu, nie powoduje całkowitego przerwania toru optycznego czujki. Jeżeli powietrze jest czyste, czujka znajduje się w stanie dozorowania. Czujka ma wbudowane układy automatycznej kompensacji zabrudzenia własnego układu optycznego i kompensacji wpływu warunków otoczenia, powodujące, iż zachowuje stałą czułość i zdolność do wykrywania zagrożenia pożarowego w długim okresie czasu. Przy pewnym poziomie zabrudzenia, czujka zgłasza stan uszkodzenia, oznaczający konieczność podjęcia prac serwisowych i jej oczyszczenia.

-W stanie alarmu pożarowego czujka załącza (normalnie otwarty) zestyk zwierny wyjściowego przekaźnika alarmowego. W stanach uszkodzenia (całkowitego przesłonięcia toru optycznego) i serwisowym (zabrudzenie optyki) czujka rozwiera (normalnie zwarty) zestyk wyjściowego przekaźnika uszkodzeniowego. Istnieje możliwość zaprogramowania podtrzymania (lub nie) stanu alarmowania w czujce.


*Instalowanie czujek:

-Czujkę DOP-6001R i reflektor lub zespół reflektorów instaluje się na przeciwległych ścianach pomieszczenia. Ściany muszą być stabilne i nie podlegać wibracjom. Do precyzyjnego zestrojenia czujki i reflektora/zespołu reflektorów w torze optycznym wykorzystywane są odpowiednie wkręty regulacyjne podstawy czujki i zespołu reflektorów oraz specjalny celownik laserowy, uaktywniany w momencie zestrajania toru optycznego.

-Reflektor pryzmowy i zespół reflektorów nie wchodzą w skład kompletu czujki - zamawiane są oddzielnie.


Uwagi:

Do testowania czujek należy wykorzystać folię testującą FT-40; do ustawienia toru optycznego czujki z zespołem reflektorów - lustro serwisowe LS-40. Najwyższa czułość przy ustawieniu progu 18%.

Specyfikacja:

Napięcie pracy9,5 - 28 V
Prąd dozorowania (9,5 - 28 V)8 - 30 mA
Prąd alarmowania (9,5 - 28 V)20 - 100 mA
Prąd przy przerwie strumienia świetlnego< 0,3 mA
Prąd sygnału serwisowego< 0,3 mA
Zasięg pracy z reflektorem E39 - R8od 5 do 50 m
Zasięg pracy z zespołem reflektorówod 50 do 100 m
Progi czułości (do wyboru)18 %, 30 %, 50 %
Klasa urządzenia laserowego3R
Zasilanie celownika laserowego (podczas zestrajania)bateria 6F22
Obciążalność styków przekaźników alarmu pożarowego i uszkodzenia1 A/30 V
Zakres temperatur pracy-25°C +55°C
Wilgotność względnado 95 % przy 40°C
Masa (z podstawą regulacyjną)0,35 kg
Wymiary129x 80 x 84 mm
