Strona główna » Telewizja Przemysłowa CCTV » Akcesoria Monitoring » Switche » SWITCHE PRZEMYSŁOWE ATTE » Zestaw do 17 kamer IP, buforowy, z PoE, obudowa RACK, ATTE IPUPS-17-11-R5U0
Zestaw do 17 kamer IP, buforowy, z PoE, obudowa RACK, ATTE IPUPS-17-11-R5U0Zestaw do 17 kamer IP, buforowy, z PoE, obudowa RACK, ATTE IPUPS-17-11-R5U0Zestaw do 17 kamer IP, buforowy, z PoE, obudowa RACK, ATTE IPUPS-17-11-R5U0
Zestaw do 17 kamer IP, buforowy, z PoE, obudowa RACK, ATTE IPUPS-17-11-R5U0
Zestaw do 17 kamer IP, buforowy, z PoE, obudowa RACK, ATTE IPUPS-17-11-R5U0
Zestaw do 17 kamer IP, buforowy, z PoE, obudowa RACK, ATTE IPUPS-17-11-R5U0

Zestaw do 17 kamer IP, buforowy, z PoE, obudowa RACK, ATTE IPUPS-17-11-R5U0

Kod EAN: 5902143690405

ATTE
2 237,37 zł z VAT

Ilość:
-+
szt.
Dodaj do koszyka
Płatności

Stan magazynowy: Dostępny

Zabezpieczenia dobieramy od 2014 roku - nie szukaj dalej, rzetelny dobór i wycena sprzętu.
Rozwiń najważniejsze cechy
Najważniejsze cechy:
  • Typ: zestaw do 17 kamer IP buforowy IPUPS-17-11-R5U0;
  • Firma: Atte;
  • Ilość odbiorników do zasilenia: 17 odbiorników PoE;
  • Zasilacz: 144W;
  • Obudowa: metalowa, RACK, ABOX-R5U0.
Pomożemy w wyborze produktu! Zadzwoń (pn-pt: 8-17): +48 507 237 287
Napisz (24/7): hurt@zabezpieczeniapoznan.pl
Konsultant techniczno handlowy Zadzwoń (pn-pt: 8-17): +48 789 062 111
Napisz (24/7): biuro@zabezpieczeniapoznan.pl
Konsultant techniczno handlowy Zadzwoń (pn-pt: 8-17): +48 500 590 501
Napisz (24/7): dawid@zabezpieczeniapoznan.pl
  • Opis produktu
  • Recenzje produktu (0)
Zestaw buforowy do 17 kamer IP, w obudowie RACK ABOX-R5U0 (2x AKU 18Ah), zasilacz 144W (2x 72W), switch PoE 18 portowy 10/100Mbps (17xPoE + 1xUplink), bezpieczniki elektroniczne, tryb Long Range, typu IPUPS-17-11-R5U0.

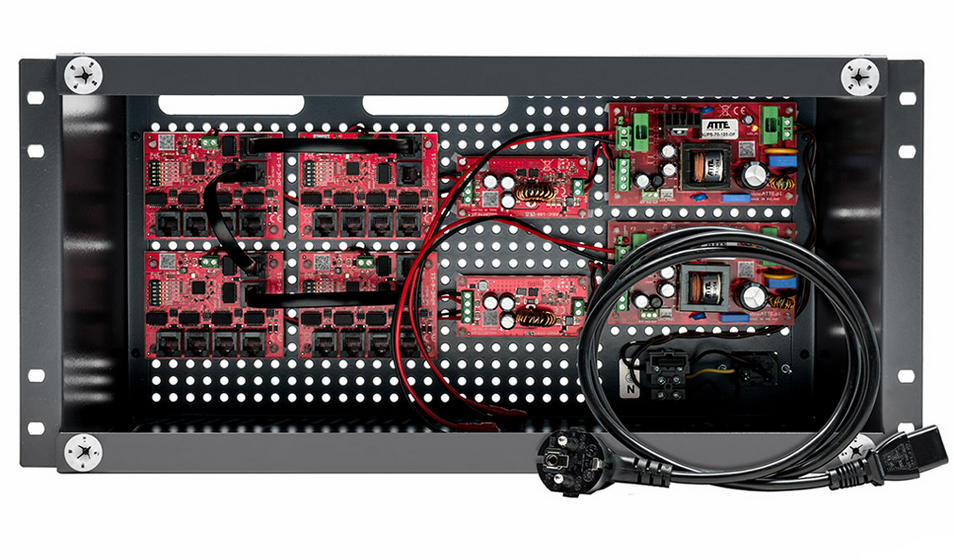

W skład zestawu wchodzą:

  • 1x obudowa ABOX-R5U0
  • 2x zasilacz AUPS-70-120-OF
  • 2x przetwornica ASUC-100-480-OF
  • 4x switch xPoE-6-11-OF
  • 1x dodatki (4x wsuwka do akumulatora, kabel zasilający, komplet śrub M6 do montażu w szafie RACK)

alt

Uwagi:

  • brak akumulatorów w zestawie
  • pokrywa obudowy - aby ściągnąć pociągnij pokrywę do siebie (PULL)
  • pokrywa obudowy - aby zamontować "wciśnij" pokrywę naprowadzając czarne uchwyty do białych gniazd montażowych (PUSH)


Najważniejsze korzyści:

  • możliwość buforowego zasilania 17 odbiorników PoE 802.3at/af lub PASSIVE
  • możliwość transmisji danych na 280m (w trybie Long Range)
  • bezpiecznik elektroniczny niezależnie dla każdego kanału PoE (auto powrót)
  • możliwość wyłączenia zasilania na wybranych portach PoE
  • wyraźna optyczna sygnalizacja stanu zasilania oraz transmisji danych
  • do 65W mocy na porcie PoE IN/OUT
  • do 40W mocy na pozostałych portach PoE
  • łatwe i szybkie uruchomienie bez konieczności konfiguracji parametrów
  • wysoka sprawność modułu zasilacza (90%)
  • dostępne dwie wartości napięcia zasilania: 12VDC i 48VDC
  • łatwy i szybki serwis instalacji dzięki modułowej budowie
  • łatwa rozbudowa i skalowanie systemu poprzez dołączenie dodatkowych switchy serii  xPoE / IP oraz IPB / IPUPS
  • montaż modułów w dowolnej, otworowanej części obudowy (system rastrowy)

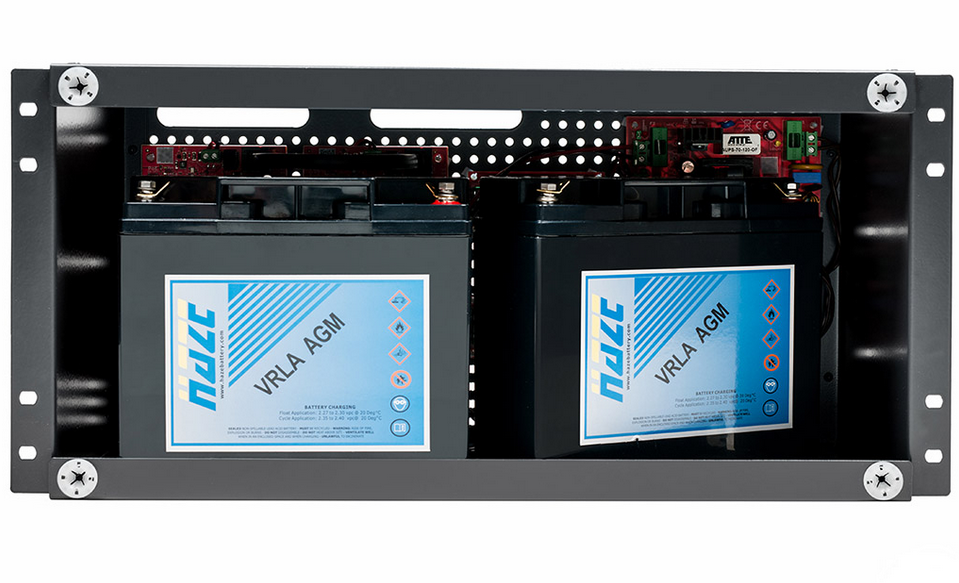

  • miejsce na 2 akumulatory 18Ah
  • główne przepusty kablowe z tyłu obudowy
  • dodatkowe przepust kablowy stanowi odstęp pomiędzy korpusem a pokrywą obudowy
  • wygodny, beznarzędziowy montaż i demontaż pokrywy maskującej (na wcisk)
  • grafitowy kolor dobrany w taki sposób, aby obudowa pasowała jednocześnie do ciemnych jak i jasnych szaf
  • obudowa wyposażona w złącze i kostkę elektryczną z bezpiecznikiem
  • możliwość zachowania zapasu kabli wewnątrz obudowy

alt


IPUPS-17-11-R5U0 to gotowy zestaw, dedykowany do buforowego zasilania systemu telewizji przemysłowej IP składającego się z 17 kamer IP. Elektroniczne zabezpieczenia wyjść PoE zapewniają ciągłość pracy całego systemu przy zwarciu, lub przeciążeniu pojedynczych gałęzi zasilania, oraz automatyczny powrót napięcia po ustąpieniu awarii.

Tryb „Long Range” pozwala na zwiększenie zasięgu transmisji do 280m z wykorzystaniem standardowej skrętki komputerowej UTP.

Buforowe zestawy ze switchem PoE przeznaczone są do współpracy z kamerami IP oraz innymi urządzeniami sieciowymi zasilanymi w standardzie PoE 802.3at/af oraz PoE PASSIVE. Dołączenie odpowiednich akumulatorów zapewnia bezprzerwową pracę układu zasilania przy okresowych zanikach zasilania sieciowego.

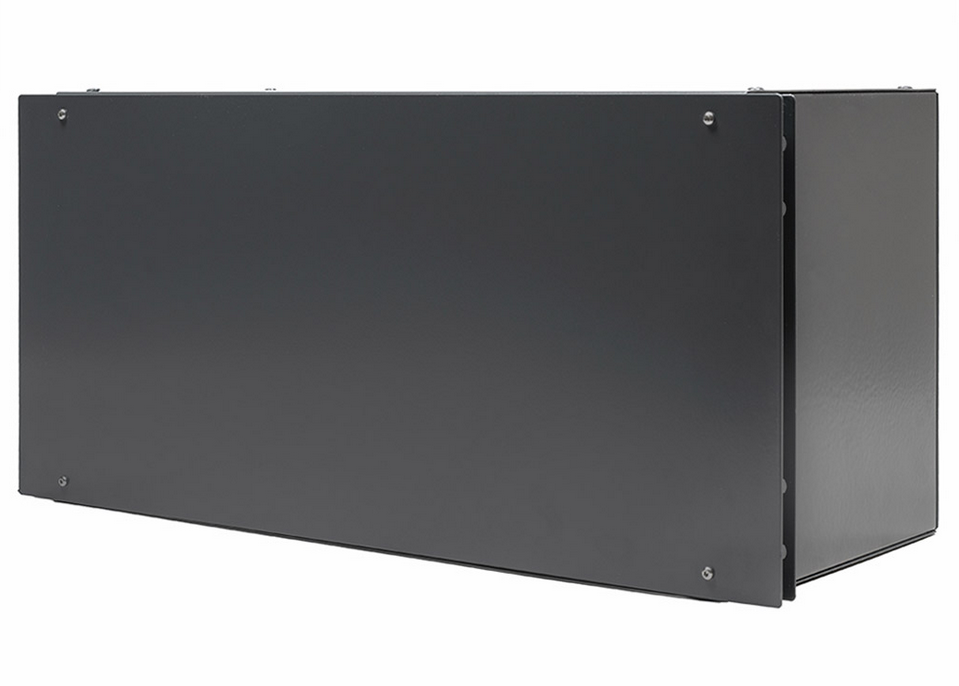

Obudowa ABOX-R5U0 pozwala na zabudowę w szafie teletechnicznej RACK pełnej oferty produktowej ATTE, dedykowanej dotychczas dla obudów wewnętrzny i zewnętrznych serii ABOX. Przemyślana i unikatowa na polskim rynku konstrukcja umożliwia montaż w jednej obudowie urządzeń wraz z zasilaniem buforowym i akumulatorami. Korpus produkowany jest z blachy stalowej, a pokrywa maskująca z lekkiej blachy aluminiowej. Oba elementy lakierowane proszkowo na półmatowy, grafitowy kolor RAL 7024. Produkcja z użyciem nowoczesnej linii technologicznej zapewnia najwyższą jakość i precyzję wykonania.

ABOX-R5U0 posiada specjalne otworowanie w rastrze 10,8mm. Jest ono kompatybilne z rozstawem otworów montażowych modułów do zabudowy. Systemowe rozwiązanie pozwala na pionowy lub poziomy montaż wybranych urządzeń w dowolnej, otworowanej części obudowy.



alt


Przykłady zastosowań:

  • Zasilanie 20 kamer PoE z wykorzystaniem dodatkowego switcha
Istnieje możliwość zasilenia nawet 20 odbiorników PoE. Jest to możliwe przy zastosowaniu dowolnego, dodatkowego przełącznika sieciowego (np. montowanego w szafie rack). W takiej konfiguracji, każdy z 4 modułów switcha łączymy niezależnie z zewnętrznym przełącznikiem z portów LAN_6 (Uplink). Wewnętrzne połączenia między xPoE muszą zostać usunięte. Dzięki takiemu rozwiązaniu na każdym module xPoE mamy dostępnych 5 portów PoE (LAN_1...LAN_5). Rejestrator podłączamy do dodatkowe switcha.


altalt



Cechy techniczne:


Porty LAN
  • 18 portów RJ45 10/100Mbps
  • (17xLAN+PoE, 1xUplink)

Obsługiwane odbiorniki PoE (standard / moc max)
  • 802.3af - do 15,4W LAN_1...LAN_5
  • 802.3at - do 30W LAN_1...LAN_5
  • PoE PASSIVE - do 65W LAN_5 / do 40W LAN_1...LAN_4

Wyjścia PoE (standard / tryb zasilania)
  • LAN_1...LAN_5
  • PoE PASSIVE, mode B (4,5+) (7,8-)

Zabezpieczenie wyjść PoE (nadprądowe / przed zwarciem)
  • LAN_1...LAN_4
  • 0,75A / elektroniczny (auto-powrót)
  • LAN_5
  • 1,25A / elektroniczny (auto-powrót)

Mikroprzełączniki SW1

przełącznik 1 "MODE"
  • tryb pracy switcha
przełączniki 2...6 "PoE ON/OFF"
  • zasilanie PoE na portach LAN_1...LAN_5

Tryb pracy "Standard"
  • przełącznik 1 "MODE” w pozycji OFF
  • LAN_1...LAN_6 - zasięg do 100m (10/100Mbps)

Tryb pracy "Long Range"
  • przełącznik 1 "MODE” w pozycji ON
  • LAN_1...LAN_4 - zasięg do 280m (10Mbps)
  • LAN_5...LAN_6 - zasięg do 100m (10/100Mbps)

Zasilacz sieciowy (rodzaj / typ)
  • impulsowy SMPS / 2x AUPS-70-120-OF

Zabezpieczenie wyjścia zasilacza (nadprądowe / przed zwarciem)
  • 9A (każdy zasilacz oddzielnie), elektroniczne (po zwarciu może być wymagany restart zasilacza)

Zabezpieczenie termiczne zasilacza
  • TSD (thermal shutdown) 130°C, wymaga restartu

Zakres napięcia wejściowego zasilaczy / zabezpieczenie wejścia
  • 180...240VAC / T3,15A bezpiecznik topikowy F1

Moc wyjściowa zasilaczy (ciągła)
  • 2 x 72W (144W) współdzielone dynamicznie z ładowaniem akumulatorów (priorytet ma wyjście zasilania)

Sprawność zasilaczy
  • 90% @120W

Napięcie wyjściowe zasilaczy
  • 12V +/-15%

Napięcie wyjściowe PoE (zasilanie kamer)
  • 48V +/- 2%

Akumulatory / miejsce w obudowie
  • 2x akumulator 12V (żelowy lub AGM) / 2x18Ah

Prąd ładowania pojedynczego akumulatora
  • 1A/2A (wybierane zworą JP1)

Zabezpieczenie obwodu akumulatora
  • F6,3A bezpiecznik topikowy F2

Zabezpieczenie akumulatora
  • Odłączenie akumulatora przy napięciu poniżej 10,2V

Wyjścia sygnalizacji zasilacza / obciążalność / typ
  • OUF - brak napięcia wyjściowego, ACF - brak napięcia 230AC / 50mA / OC (otwarty kolektor)

Montaż obudowy
  • szafa RACK 19", śruby M6 (w zestawie)

Montaż urządzeń wewnątrz obudowy
  • systemowe otworowanie 4,8mm w rastrze 10,8mm

Zakres temperatur pracy
  • -10°C...+40°C

Obudowa (typ / materiał / kolor / przepusty kablowe)
  • ABOX-R5U0 / metalowa / RAL 7024 grafit / tył obudowy oraz dystans do pokrywy przedniej

Wymiary / masa netto / stopień ochrony
  • 5U 180mm (440x220x180mm) / 3,5kg / IP20

alt
