CZEGO DOWIESZ SIĘ Z TEGO PORADNIKA?
✅ Wideodomofony - od czego zależy okablowanie wideodomofonu i jakie przewody wybierać?
✅ Podsumowanie punktu - jakie system dla kogo?
✅ Odległość między furtką a domem - istotny element przy wyborze okablowania
✅ Elektrozaczepy przy furtce - jak podłączyć?
✅ Podłączenie napędu do wideodomofonu - jak to zrobić?
✅ Integracja bramy z wideodomofonem – co daje dobre okablowanie?
✅ Podsumowanie - wideodomofon - jakie okablowanie wybrać żeby było stabilne?
Przymierzasz się do zakupu wideodomofonu i zastanawiasz się, jakie są możliwości poszczególnych modeli oraz jakie okablowanie będzie odpowiednie? Wybór okablowania ma spore znaczenie.
W poniższym, krótkim poradniku postaramy się uprościć to, co może sprawiać problemy, zwłaszcza dla osób, które nie są zaznajomione z instalacjami elektrycznymi.
Dla kogo jest ten poradnik:
- budujących dom
- remontujących
- wymieniających stary domofon na wideodomofon

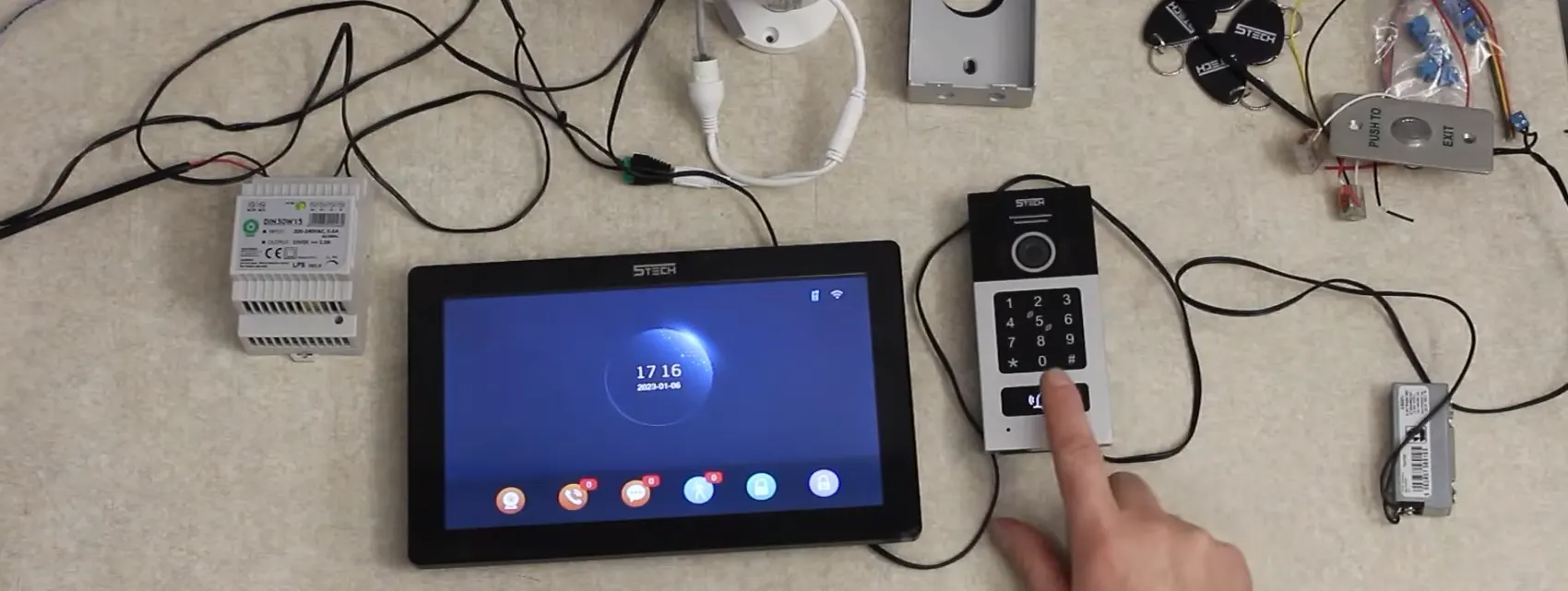

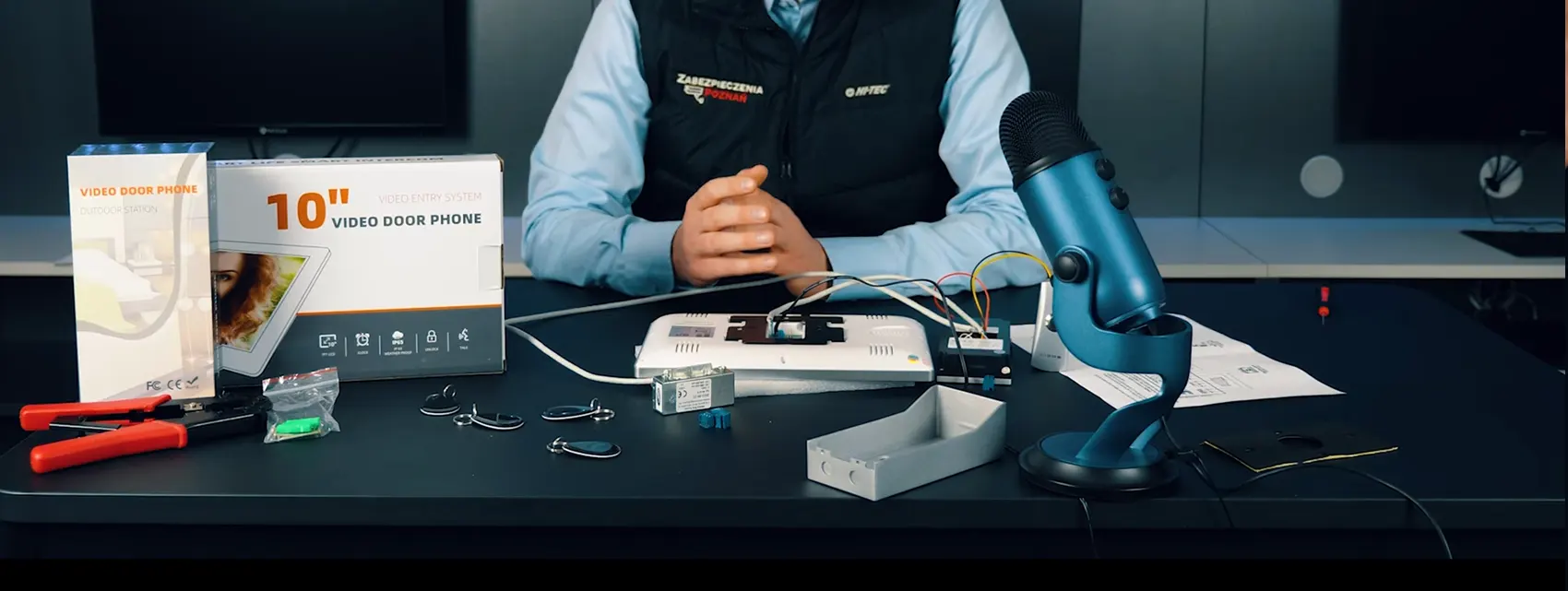

Wideodomofony - od czego zależy okablowanie wideodomofonu i jakie przewody wybierać?
To najważniejszy punkt całego poradnika – od niego zależy, czy instalacja będzie działać stabilnie dziś i bezproblemowo za kilka lat. Dobra wiadomość: nie trzeba znać się na elektronice, wystarczy zrozumieć kilka prostych zależności.
Najlepszy wybór: Przewody sieciowe, zwane również skrętką komputerową. Oznacza to przewody 8- żyłowe UTP. Możemy zastosować kable od kategorii 5-7. W większości przypadków i w warunkach domowych, w zupełności wystarcza piąta kategoria. W przypadku dalszych odcinków między furtką i bramą, możemy zastosować większy przekrój przewodu np: 8x1 ,8x1,5mm. Jeśli kable idą ziemią, warto używać peszle lub zastosować porządny przewód zewnętrzny z czarną osłoną.
Skrętka przewód kabel zewnętrzny SATEC Raydex PE UTP kat.5E (skrętka 4x2xAWG24) 50m Czarny
Skrętka przewód kabel wewnętrzny suchy SATEC Raydex UTP kat.5E (skrętka 4x2xAWG24) 50m Biały
Jeśli posiadamy taki typ przewodu, wówczas możemy zastosować praktycznie każdy wideodomofon, który jest dostępny na rynku. W Zabezpieczenia Poznań, najczęściej polecamy wideodomofony 5tech, Vidos i Hikvision. Nie oferujemy wszystkiego co jest dostępne na rynku i sprzętu wątpliwej jakości, który będzie problematyczny.
Wideodomofony 4 żyłowe. Jest to również często wybierany typ przewodu. Pośród najpopularniejszych systemów, możemy zaliczyć 5tech verus lub Vidos X. Serie czterożyłowe, oferują pełne funkcjonalności obsługi, takie jak podgląd z aplikacji na telefon, zdalne sterowanie systemem, otwieranie furtki i bramy czy zapis nagrań w pamięci urządzenia.
Wideodomofony dwużyłowe. Ostatnimi czasy bardzo popularne, ponieważ oferują naprawdę wiele a jednocześnie, możemy wykorzystać starsze okablowanie po zwykłym domofonie bez ekranu. Wideodomofon dwużyłowy, posiada wszystkie funkcjonalności takie jak modele IP lub czterożyłowe. Jest to idealne rozwiązanie dla istniejących budynków ze starym typem instalacji.
Podsumowanie punktu - jakie system dla kogo?
- Wideodomofon IP - daje sporo możliwości, łączony tylko po przewodzie sieciowym typu skrętka, ewentualnie częściowo poprzez wifi. Instalacja najczęściej stosowane w nowych domach.
Wideodomofon zestaw DS-KIS604-S(B) Hikvision + breloki + karta microSD 32 Gb
Zestaw wideodomofonowy IP Monitor 7" LCD DS-KH6320-WTE1 + Stacja bramowa DS-KD-8003-IME1 + moduł szyfratora
Wideodomofon IP 5TECH Vermis Plus monitor 10" 83243 switch POE
Wideodomofon Vidos IPX POE Monitor M100-X + S100 Podczerwień MicroSD
- Wideodomofon na 4 żyły - uniwersalna instalacja, stosowana w starszych i nowszych budynkach. Pełna funkcjonalność, tak samo jak przy systemie IP, duży zakres modeli do wyboru. W Zabezpieczenia Poznań, często wybierana opcja ze względu na szeroki zakres oferty.
Wideodomofon 4-żyłowy 5Tech Verus 84228 monitor 8'' Podświetlany szyfrator, kąt widzenia 160°, czytnik zbliżeniowy Aplikacja Tyua
Wideodomofon Lustrzany WIFI 5tech Verus 8" 84228 monitor 8'' Szyfrator, czytnik zbliżeniowy Aplikacja Tyua
Wideodomofon WIFI Vidos X M10B-X + S12D FullHD Android Podczerwień MicroSD
Wideodomofon WIFI Vidos X M14W-X + S12D FullHD Android Podczerwień MicroSD
- Wideodomofony dwużyłowe - montowane w miejscach, gdzie wymiana kabli jest mało realna. Posiadają wszystkie funkcjonalność, doskonale sprawdzają się na dalekich odcinkach. System działa najczęściej jako cyfrowy i współpracuje z kamerami IP.
Cyfrowy wideodomofon 2-żyłowy 5TECH seria TWIN, Monitor 8" WIFI OBSŁUGA TELEFONEM FURTKA I BRAMA
Wideodomofon 2IP 2 żyłowy Vidos M200B-X + S202 Android Podczerwień MicroSD
Wideodomofon 2-żyłowy WiFi 5Tech 82228 duży monitor Virgo Plus 10'' Podświetlany szyfrator, kąt widzenia 160°, czytnik zbliżeniowy Aplikacja Tyua
Wideodomofon 2 żyłowy Hikvision Zestaw DS-KIS702Y Switch Android MicroSD
Uwaga ważne. Jeśli posiadasz przewód z większą ilością żył a podoba się Tobie system dwużyłowy lub czterożyłowy, to oczywiście możesz go zamontować wykorzystując swoje okablowanie. Kluczem jest aby system z jednej technologii, nie był łączony z inną technologią. Wówczas system nie zadziała poprawnie.
Odległość między furtką a domem - istotny element przy wyborze okablowania
Dla wielu osób to zaskoczenie, ale odległość między furtką a domem ma ogromny wpływ na to, jaki kabel powinien być zastosowany do wideodomofonu. I nie chodzi tu o „czy zadziała”, tylko jak stabilnie i bezproblemowo będzie działał przez lata.
Dlaczego odległość w ogóle ma znaczenie?
Im dłuższy kabel:
- tym większe straty sygnału
- tym większe ryzyko zakłóceń
- tym większe znaczenie ma jakość przewodu, w Zabezpieczenia Poznań wychodzimy z założenia, że okablowanie to ostatni element na którym powinniśmy oszczędzać
Efekty złego doboru kabla przy dużej odległości:
- obraz klatkuje lub zanika
- słychać trzaski lub opóźnienia
- furtka nie otwiera się za pierwszym razem
- system działa „raz tak, raz nie”
Do 30 metrów – standardowa sytuacja
To najczęściej spotykany scenariusz w domach jednorodzinnych.
- dobrej jakości skrętka CAT5e
- brak problemów z obrazem i dźwiękiem
- pełna funkcjonalność wideodomofonu IP
Jeśli furtka jest blisko domu, nie warto oszczędzać na kablu, ale też nie trzeba przesadzać – solidna skrętka w zupełności wystarczy.
30–60 metrów – warto podejść świadomie
To odległość, przy której jakość kabla zaczyna mieć realne znaczenie.
Na co zwrócić uwagę:
- kabel dobrej jakości (pełna miedź, nie CCA)
- prowadzenie w peszlu
- unikanie łączeń „po drodze”
Co może się stać przy słabym kablu:
- opóźnienia w obrazie
- problemy z aplikacją w telefonie
- niestabilne otwieranie furtki
- Spadki napięcia przy urządzeniu
Powyżej 60–70 metrów – instalacja wymagająca
Możliwe scenariusze:
- większy spadek napięcia, polecamy mocniejsze zasilacze z regulacją napięcia
- potrzeba dodatkowego zasilania przy furtce
- bardzo duże znaczenie jakości skrętki oraz przekrój przewodu
Rozwiązania stosowane w praktyce:
- skrętka wyższej klasy
- dodatkowy przewód zasilający
- odpowiednie zabezpieczenie kabla w ziemi, możliwość zastosowania wyższej kategorii i przekroju przewodu
Większe ryzyko zakłóceń, gdy kabel:
- biegnie równolegle do przewodów 230 V
- nie jest w peszlu
- ma połączenia w puszkach po drodze
Nasza porada: jeden odcinek kabla = mniejsze ryzyko problemów, przewód dobrej jakości i mądrze dobrany = gwarancja stabilnego działania i brak demontażu sprzętu. Okablowania nie dobieramy na oko, polecamy przeliczyć realne odległości między furtką i domem, oraz sprawdzać napięcie i pobór urządzeń.

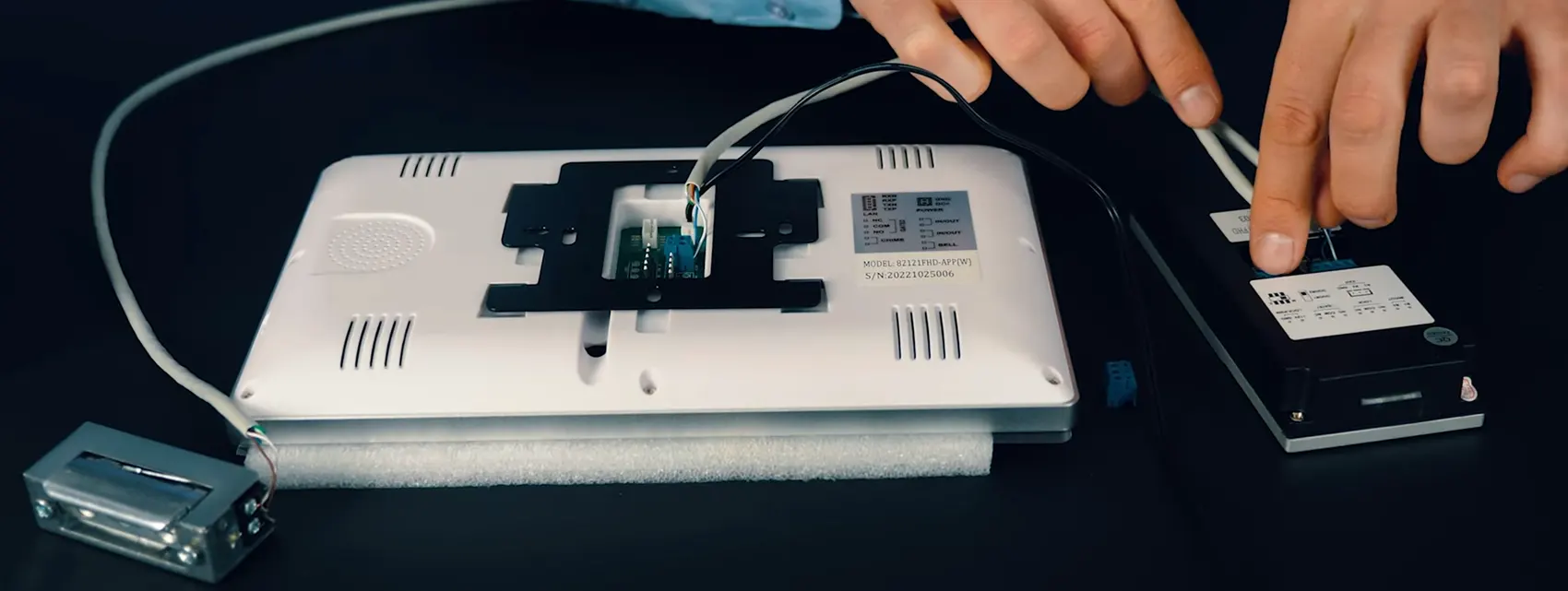

Elektrozaczepy przy furtce - jak podłączyć?
Podczas rozmów z klientami w Zabezpieczenia Poznań, bardzo często zapominany jest temat zasilenia elektrozaczepu. Teoretycznie sporo modeli umożliwia zasilanie elektrozaczepu ze stacji bramowej, w praktyce nie zawsze jednak działa to idealnie.
Pamiętajmy, że dobrze podłączony elektrozaczep do wideodomfonu, wymaga:
- wymaga zasilania
- bywa bardziej „prądożerny” niż się wydaje
- często działa niestabilnie na zbyt cienkim przewodzie
Typowe objawy złego okablowania:
- furtka nie otwiera się za pierwszym razem
- słychać klik, ale zamek nie puszcza
- działa tylko przy krótkiej odległości
Elektrozaczep warto zasilać osobnym przewodem albo przynajmniej zaplanować to już na etapie kablowania. Idealnie, gdy posiadamy system z większą ilością żył z zapasem. Doskonałym rozwiązaniem będzie skrętka 8x0,5, która daje zapas żył.

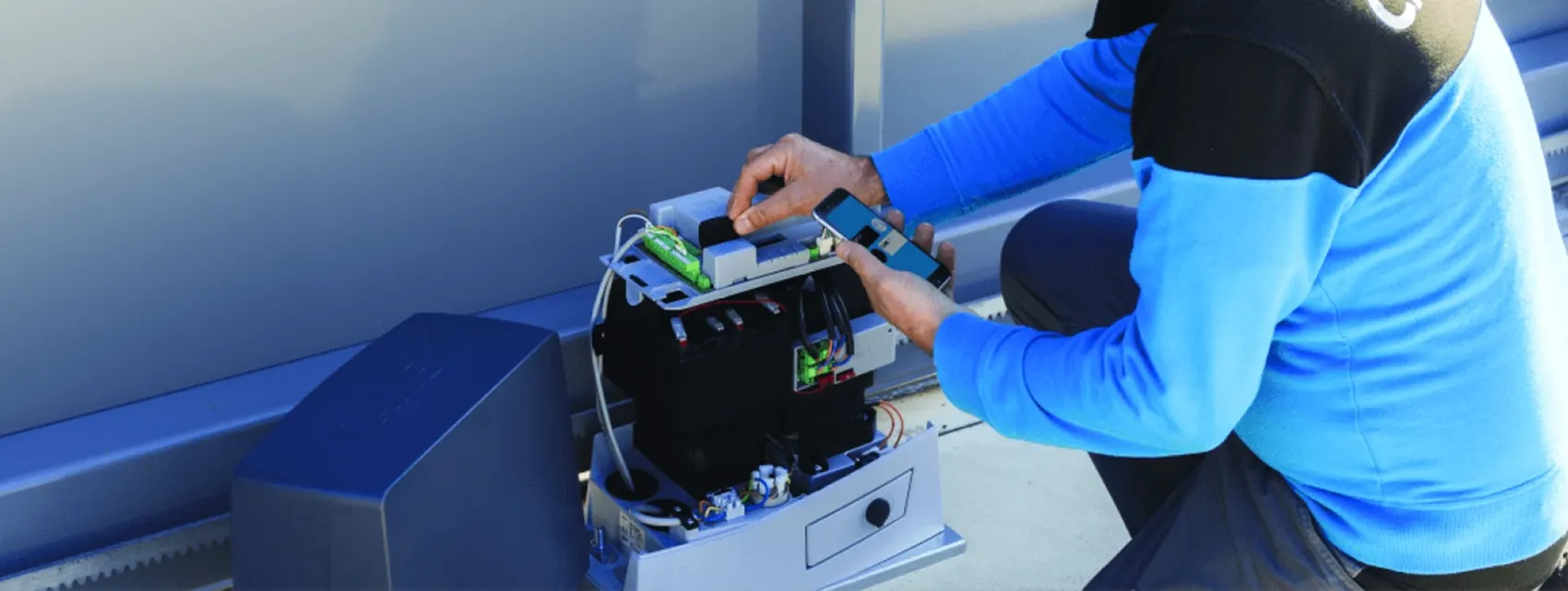

Podłączenie napędu do wideodomofonu - jak to zrobić?
Brama to nie jest przedłużenie furtki. To jeden z najczęściej bagatelizowanych tematów przy instalacji wideodomofonu, a jednocześnie jeden z najbardziej kosztownych w poprawkach. Wielu inwestorów zakłada, że brama „jakoś podłączy się później”. W praktyce – brama wjazdowa to osobny system, który musi być odpowiednio przygotowany już na etapie okablowania.
Najczęstszy błąd:
„Podłączymy bramę pod wideodomofon jednym kablem”.
W rzeczywistości:
- napęd bramy ma własne zasilanie
- wideodomofon wysyła tylko impuls sterujący
- potrzebny jest oddzielny przewód sterujący
Jeśli o tym zapomnisz:
- trzeba ponownie rozkopywać podjazd
- albo prowadzić kabel „na około”
Furtka:
- zwykle ma elektrozaczep
- wymaga krótkiego impulsu i niewielkiej mocy
Brama:
- ma własny napęd i sterownik
- jest zasilana osobno (230 V)
- wideodomofon nie zasila bramy, a jedynie wysyła sygnał „otwórz”
Kluczowa różnica:
Wideodomofon steruje bramą, ale nie jest jej źródłem zasilania.
Integracja bramy z wideodomofonem – co daje dobre okablowanie?
Dobrze przygotowany przewód do napędu pozwala:
- otwierać bramę z monitora
- otwierać bramę z aplikacji w telefonie
- ustawić różne scenariusze (np. tylko furtka / tylko brama)
- łatwo zmienić napęd bramy w przyszłości
Podsumowanie - wideodomofon - jakie okablowanie wybrać żeby było stabilne?
Zależnie od tego, który wideodomofon wybierzesz i jaka to będzie technologia, w Zabezpieczenia Poznań polecamy dokładnie czytać schematy podłączenia. Pewne modernizacje instalacji są możliwe i dość bezproblemowe, jednak nie wszystko będzie łatwe i mało kosztowne. Wychodzimy z założenia, że wideodomofon do domu, powinien być dobrze przemyślany nie tylko pod względem wizualnym. Kluczowe przy montażu sprzętu jest odpowiednie jakościowo okablowanie, które ma posłużyć na długie lata. Pomyłki są najczęściej kosztowne a dlaczego nie zrobić dobrze już na etapie planowania?
Jeśli potrzebujesz odpowiednio dopasować okablowanie lub wideodomofon, odezwij się do naszych doradców lub wybierz gotowe modele, które stworzyliśmy dla różnych typów budynku i instalacji.
