Ogranicznik przepięć do kamery zewnętrznej HD, BOX HD-1-EXT/12VDC

Ogranicznik przepięć do kamery zewnętrznej HD, BOX HD-1-EXT/12VDC

170,97 zł z VAT

Produkt chwilowo niedostępny w sprzedaży

DARMOWA DOSTAWA

14 DNI NA ZWROT

ZAMÓW TELEFONICZNIE +48 507 237 287

PRODUKT ORYGINALNY

Zabezpieczenia dobieramy od 2014 roku - nie szukaj dalej, rzetelny dobór i wycena sprzętu.

Rozwiń najważniejsze cechy

Przedstawiamy kompaktowy ogranicznik przepięć dla jednej kamery, zawierający wiele funkcji w jednej obudowie. Stanowi pełną ochronę przed wyładowaniami atmosferycznymi, różnicami potencjałów aktami sabotażu, które przez uszkodzenie urządzenia CCTV mogą…

Pomożemy w wyborze produktu! Zadzwoń (pn-pt: 8-17): +48 507 237 287
Napisz (24/7): hurt@zabezpieczeniapoznan.pl

Konsultant techniczno handlowy Zadzwoń (pn-pt: 8-17): +48 500 590 501
Napisz (24/7): biuro@zabezpieczeniapoznan.pl

Opis produktu
Recenzje produktu (0)

Przedstawiamy kompaktowy ogranicznik przepięć dla jednej kamery, zawierający wiele funkcji w jednej obudowie.

Stanowi pełną ochronę przed wyładowaniami atmosferycznymi, różnicami potencjałów aktami sabotażu, które przez uszkodzenie urządzenia CCTV mogą spowodować czasowy brak dozoru i rejestracji zdarzeń. Zawiera ochronę przepięciową toru Video z użyciem technologii MOSFET oraz ochronę przepięciową zasilania 12VDC z wbudowanym filtrem.

Najważniejsze cechy ogranicznika:

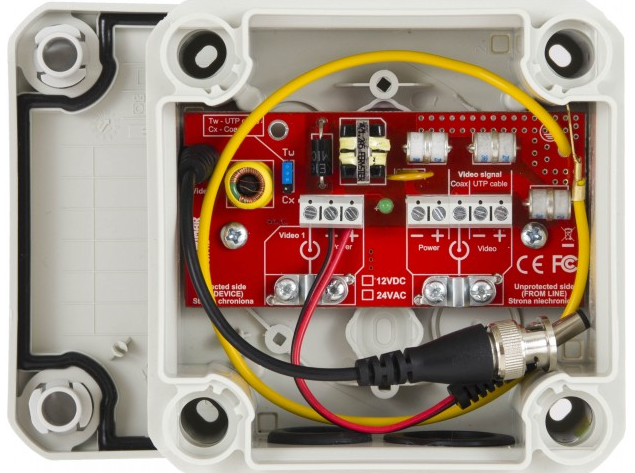

Zainstalowany konwerter impedancji umożliwia przesyłanie sygnału Video za pomocą przewodu koncentrycznego lub za pomocą skręconej pary (UTP) bez stosowania dodatkowych akcesoriów. Ogranicznik wyposażony jest w odpowiednie złącza BNC oraz zasilania DC, co umożliwia bardzo łatwe i szybkie podłączenie kamery bez jakichkolwiek przeróbek oryginalnych przewodów kamery.
Jeżeli ogranicznik nie znajduje się tuż przy kamerze, drugi zestaw zacisków może posłużyć do podłączenia kamery z pomocą dłuższego odcinka przewodu koncentrycznego.

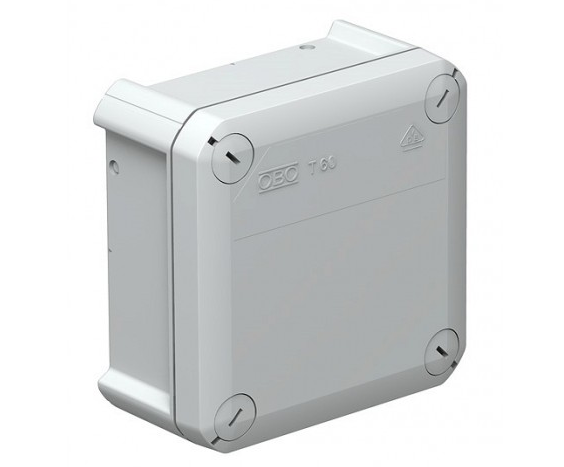

Obudowa hermetyczna z dużą ilością miejsca ukrywa i zabezpiecza przed warunkami atmosferycznymi przewody kamer oraz wszelkie złącza bez potrzeby stosowania dodatkowych obudów. Duże przepusty gumowe z membranami umożliwiają wprowadzenie wiązek przewodów od kamer wraz ze złączami i joystickami. Rozwiązanie takie przyspiesza instalację, ponieważ nie ma konieczności zaciskania jakichkolwiek złącz, ponadto instalacja wygląda bardzo profesjonalnie.

Układ ochrony zasilania wyposażono w filtr, który pełni rolę eliminatora krótkich impulsów, powstających w warunkach przemysłowych oraz ze słabo filtrowanych zasilaczy. Chroni to przed pojawianiem się zakłóceń w obrazie, a nawet zasilacze kamer - przed ich uszkodzeniem.

Bezpiecznik MOSFET bardzo skutecznie eliminuje nagłe impulsy wyrównawcze, występujące pomiędzy poszczególnymi punktami uziemienia. W przypadku montażu kamer na konstrukcjach metalowych, w czasie wyładowania atmosferycznego, nagłych przerw w zasilaniu energetycznym a nawet podczas podłączania ze sobą poszczególnych urządzeń CCTV, występują wyrównawcze impulsy prądowe - są one przyczyną wielu uszkodzeń kamer. Bezpiecznik MOSFET wykrywa występowanie impulsów wyrównawczych i w czasie 1uS odłącza obwód wejściowy od wejściowego, co zapobiega przepływaniu przez obwody Video krótkich, lecz destrukcyjnych prądów.

Wysokiej jakości 3-stopniowy ogranicznik przepięć o wartości do 10kA / linię z zachowaniem niskiego poziomu strat, stanowi znakomite rozwiązanie dla systemów CCTV wysokiej rozdzielczości, bazujących na standardach AHD, HD-CVI oraz HD-TVI (Turbo HD) o rozdzielczości do 5Mpix. Niski poziom tłumienności przepuszcza sygnały sterujące PTZ oraz 2-kierunkowy tor Audio (zależnie od systemu).

Specyfikacja techniczna:

Impedancja dla przewodu koncentrycznego: 75 Ohm
Impedancja dla skrętki UTP: 100 Ohm
Pasmo przenoszenia: 65 MHz
Tłumienie: 0,6dB
Ogranicznik przepięć: 3-stopniowe: GDT, MOSFET, Transil
Pojemność obwodu zabezpieczającego: Nie więcej niż 16pF
Napięcie znamionowe DC (linia-linia): 1,5VDC
Napięcie maksymalne pracy trwałej: 3,3VDC
Poziom ochrony linia-linia: 10VDC / 100A (10kA z uwzględnieniem MOSFET) @ 8/20uS
Poziom ochrony linia-ziemia: 600VDC / 10kA @ 8/20uS
Rodzaj złącz wejściowych: Śrubowe, nisko-stratne
Rodzaj złącz wyjściowych: Śrubowe / BNC - męskie
Specyfikacja techniczna toru zasilania:
Ogranicznik przepięć: 2-stopniowe: Ochronnik gazowy, Transil
Napięcie znamionowe DC (linia-linia): 12VDC
Napięcie maksymalne pracy trwałej: 16VDC
Poziom ochrony linia-linia: 22,5VDC / 250A @ 8/20uS
Poziom ochrony linia-ziemia: 600VDC / 10kA @ 8/20uS
Nominalny prąd szeregowy: 1,1A (bezpiecznik automatyczny)
Specyfikacja ogólna:
Szczelność obudowy: IP66 - dotyczy boków i górnej części

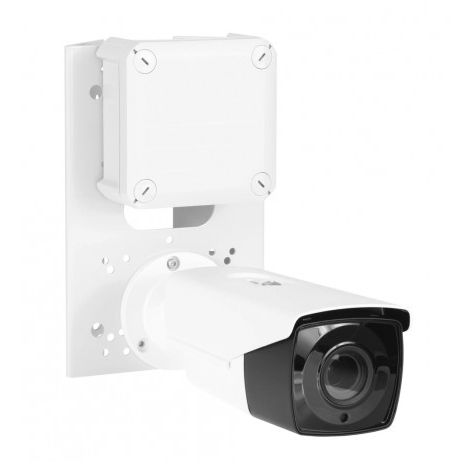

Mocowanie: Ściana, uchwyt słupowy U-BOX
Temperatura pracy: -30~60°C
Wymiary: 114 x 114 x 57 (mm)

Urządzenia Ewimar zapewniają efektywną ochronę przed skutkami wyładowań atmosferycznych. Zadbaj o bezpieczeństwo swoich urządzeń cyfrowych!
